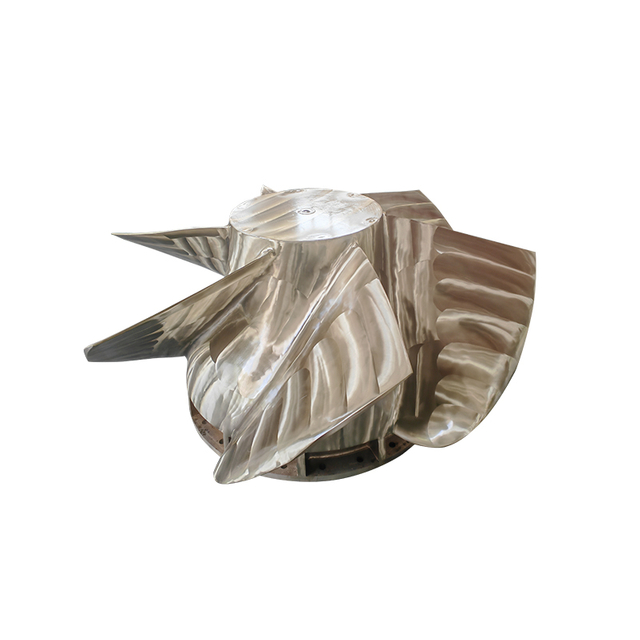

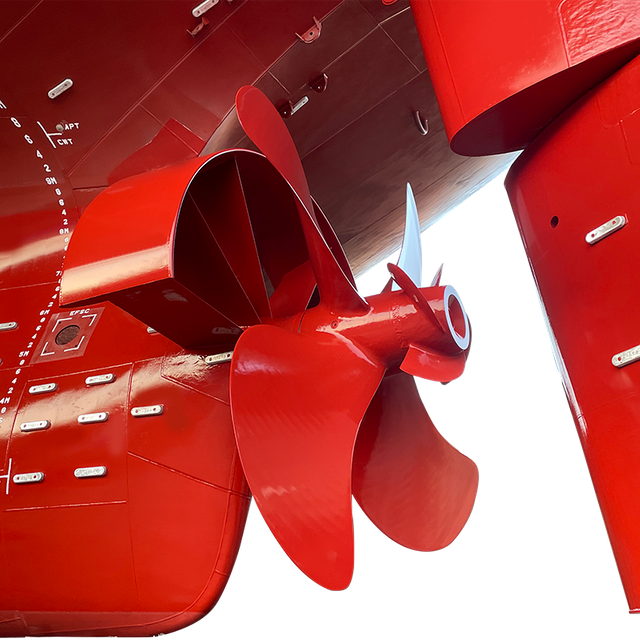

Плавник выступа пропеллера, также известный как PBCF или Hub Vortex Absorbed Fins, установлен за ступицей гребного винта, чтобы помочь уменьшить потери энергии вихря ступицы и улучшить поле потока за гребным винтом. Для судов, планирующих повысить эффективность двигательной установки, его можно рассматривать как компактное морское энергосберегающее устройство для гребных винтов фиксированного шага.

Чжэньцзян JinYe Propeller Co., Ltd.. производит специальные плавники для головки пропеллера из материала Ni-Al Bronze Cu3. Продукция может быть изготовлена ​​в соответствии с чертежами гребных винтов, размерами ступиц, типом судна, эксплуатационными требованиями и потребностями проекта, связанными с классификацией.

Зачем использовать плавник с выступом пропеллера?

Уменьшает потери энергии Hub Vortex

При вращении винта часть энергии потока может теряться в вихре, образующемся за ступицей винта. Плавник Propeller Boss Cap Fin предназначен для ослабления этого вихря в ступице и более плавного направления потока воды за гребным винтом.

Поддерживает повышение эффективности движения

Улучшая поток вокруг ступицы винта, PBCF может помочь уменьшить ненужные потери энергии и обеспечить более эффективное использование двигательной мощности. Фактический эффект зависит от геометрии гребного винта, режима работы судна, условий установки и метода проверки.

Компактный энергосберегающий вариант модернизации

По сравнению с основными модификациями двигательной установки, плавник с выступающей крышкой представляет собой относительно компактный придаток. Это можно учитывать при замене гребного винта, техническом обслуживании судна, планировании сухого дока или проектах повышения энергоэффективности.

Подходит для гребных винтов фиксированного шага.

Категория Propeller Boss Cap Fin от JinYe предназначена для применения в морских энергосберегающих системах FPP. Его можно настроить в соответствии с существующей ступицей гребного винта, количеством лопастей, направлением вращения и условиями эксплуатации судна.

Как PBCF работает за пропеллером

Стандартная крышка выступа может привести к образованию концентрированного вихря ступицы позади винта. Этот вихрь может нарушить спусковой поток и снизить эффективное использование энергии гребного винта. Правильно спроектированный плавник Propeller Boss Cap Fin добавляет ребра вокруг крышки, чтобы помочь контролировать этот поток.

Целью является не увеличение мощности двигателя, а улучшение выхода потока воды из области ступицы гребного винта. Когда конструкция соответствует гребному винту, устройство может способствовать более плавному потоку следа, меньшим потерям энергии и повышению эффективности движения.

Материал и индивидуальный дизайн

Ni-Al бронза Cu3 обычно используется для изготовления насадок морских винтов, поскольку она обеспечивает хорошую прочность, коррозионную стойкость и долговечность в морской воде. Для плавника Propeller Boss Cap Fin надежность материала и соответствие размеров важны, поскольку деталь работает непосредственно за вращающимся гребным винтом.

Индивидуальный дизайн может учитывать:

• Диаметр пропеллера

• Размеры ступицы

• Номер лезвия

• Направление вращения

• Тип судна

• Диапазон рабочих скоростей

• Требования к материалам

• Требования, связанные с классификацией

• Условия установки и обслуживания

Эти детали помогают определить размер крышки, расположение ребер, требования к обработке и конечную спецификацию продукта.

Применение плавников с выступом пропеллера

• Грузовые суда
  PBCF можно рассматривать для судов с регулярными маршрутами, где повышение эффективности движения является частью плана энергосбережения.

• Балкеры
  Для судов с длительными циклами плавания снижение потерь энергии вихревых ступиц может способствовать улучшению экономии топлива с течением времени.

• Танкеры
  Можно обсудить изготовление нестандартных ребер с выступающей головкой для гребных винтов с фиксированным шагом, используемых в морских операциях с тяжелыми нагрузками.

• Контейнеровозы
  Плавник Propeller Boss Cap Fin может быть оценен для судов, где важны эффективность гребного винта и контроль эксплуатационных расходов.

• Рабочие катера и инженерные суда
  Прочные элементы из никель-алюминиевой бронзы могут использоваться на судах, которым требуются надежные подводные компоненты для сложных условий эксплуатации.

• Проекты модернизации и замены
  Продукты PBCF можно планировать во время технического обслуживания, замены гребных винтов, ремонта в сухом доке или работ по повышению эффективности двигательной установки.

Производство и контроль качества

JinYe поддерживает производство плавников Propeller Boss Cap Fin, включая литье, механическую обработку, проверку материалов, проверку размеров и стандартную экспортную упаковку. Контроль качества может включать анализ химического состава, проверку поверхности, проверку размеров, проверку посадки и неразрушающий контроль в соответствии с требованиями заказа.

Категория продуктов поддерживает материал Ni-Al Bronze Cu3, индивидуальные спецификации, поддержку системы управления ISO9001 / ISO14001 / ISO45001, а также обсуждение проектов с участием крупных классификационных обществ, таких как DNV, ABS, RS, RINA, BV, KR, BKI и CCS.

Примечания по энергоэффективности и соответствию требованиям

Плавник Propeller Boss Cap Fin может быть частью плана по улучшению энергосбережения судна, особенно если цель состоит в том, чтобы уменьшить потери вихревых вихрей в ступице и повысить эффективность движения. Однако результаты экономии топлива не следует рассматривать как фиксированный процент без анализа конкретного судна.

Характеристики EEXI и CII зависят от полного технического и эксплуатационного профиля судна, включая тип судна, главный двигатель, скорость, грузоподъемность, режим работы, использование топлива и проверенный метод расчета. Судовладельцы должны оценить соответствие требованиям квалифицированной морской инженерной, классовой или нормативной поддержки.

Изготовленная на заказ поддержка плавника в верхней части пропеллера

Для индивидуального проекта PBCF покупатели могут предоставить чертежи гребного винта, размеры ступицы, количество лопастей, направление вращения, тип судна, рабочую скорость и требования, связанные с классификацией. Основываясь на этих деталях, JinYe может обсудить выбор материала, расположение ребер, обработку, проверку, упаковку и доставку.

Индивидуальная поддержка может включать в себя:

• Ребра крышки выступа пропеллера из никель-алюминиевой бронзы Cu3

• Поглощающие ребра Hub Vortex

• Производство энергосберегающих устройств ФПП

• Нестандартные размеры крышки и расположение плавников

• Обработка на основе чертежей

• Экспортная упаковка и сопровождение проектной документации

Часто задаваемые вопросы

Что такое плавник Propeller Boss Cap?

Плавник Propeller Boss Cap Fin — это энергосберегающая приставка, установленная за ступицей винта. Он предназначен для уменьшения потерь энергии вихревых ступиц и улучшения потока за гребным винтом.

Как PBCF повышает эффективность движения?

Это помогает ослабить вихрь ступицы за крышкой бобышки гребного винта. При правильном проектировании и согласовании с гребным винтом он может обеспечить более плавный поток воды и уменьшить ненужные потери энергии.

Может ли PBCF гарантировать экономию топлива на 5%?

Никакой фиксированный процент экономии топлива не может быть гарантирован без анализа конкретного судна. Фактические результаты зависят от типа судна, геометрии гребного винта, рабочей скорости, условий установки и метода проверки.

Могут ли плавники Propeller Boss Cap поддерживать улучшения EEXI или CII?

PBCF может поддерживать план улучшения энергосбережения, но он не гарантирует автоматически соответствие EEXI или CII. Соответствие должно оцениваться на основе полных технических и эксплуатационных данных судна.

Какой материал используется для плавников Jinye Propeller Boss Cap?

JinYe обычно использует Ni-Al бронзу Cu3 для плавников крышки выступа гребного винта, поскольку она подходит для морской подводной эксплуатации и компонентов, связанных с гребным винтом.

Можно ли изготовить изделие по чертежам?

Да. Размеры крышки выступа, расположение ребер, материал, требования к обработке и упаковке могут быть настроены в соответствии с чертежами гребного винта и требованиями проекта.

По вопросам изготовления плавников Boss Cap Propeller, ребер Hub Vortex Absorbed, выбора материалов или поддержки ценового предложения по проекту обращайтесь свяжитесь с нашей командой с чертежами вашего гребного винта и информацией о судне.
