Кавитация морских винтов — это разрушительная физическая реальность, которая разрушает твердые металлические поверхности посредством локализованных ударных волн. Это не просто след безобидных пузырьков за судном. Эти ударные волны возникают из-за быстрого падения давления и сильных взрывов пара вдоль поверхности лопатки. Со временем эти взрывы сильно разрушают материал пропеллера.
Эта проблема напрямую влияет на операционные расходы. Необработанная кавитация приводит к немедленной потере тяги, сильной вибрации корпуса и снижению эффективности морской тяги . Игнорирование проблемы ускоряет износ всей трансмиссии, что приводит к преждевременному проведению технического обслуживания.
Решение этой проблемы требует выхода за рамки управления симптомами. Частые сварочные и шлифовальные ремонты неэффективны. Вам необходимы инженерно-гидродинамические вмешательства. В этой статье представлена структура технической оценки для диагностики коренных причин и выбора жизнеспособных стратегий смягчения последствий.
Кавитация является системной проблемой: редко это просто дефект гребного винта; это часто является симптомом несогласованного взаимодействия корпуса и винта, неправильной загрузки или неоптимального поля следа.
Финансовые последствия выходят за рамки винта: вторичные эффекты кавитации включают преждевременный износ подшипников вала, эрозию руля направления и придатков корпуса, повышенный расход топлива и дорогостоящие задержки в сухом доке.
Решения по модернизации обеспечивают измеримую окупаемость инвестиций: такие технологии, как ребра на головке гребного винта и энергосберегающие конструкции гребных винтов, могут смягчить определенные типы кавитации, одновременно повышая общую гидродинамическую эффективность.
Диагностика на основе данных является обязательной: для эффективного смягчения последствий требуется анализ вычислительной гидродинамики (CFD) и базовый мониторинг вибрации, чтобы избежать дорогостоящих модификаций методом проб и ошибок.
Нулевая кавитация часто гидродинамически невозможна на высоких скоростях. Это также экономически нецелесообразно для большинства коммерческих флотов. Мы должны определить приемлемые пределы. Высокопроизводительные суда допускают незначительное вихревое движение на кончике судна. Коммерческим балкерам требуется стабильный поток листов. Цель — управление зоной имплозии. Вы должны держать его подальше от поверхности лезвия, чтобы предотвратить разрушение материала.
Инженеры смотрят на число кавитации, чтобы определить уровень риска. Это безразмерное число связывает местное абсолютное давление с давлением пара и скоростью жидкости. Когда число кавитации падает ниже критического порога, образуются паровые полости. Управление этим порогом с помощью операционных профилей и конструкции блейдов является основной задачей менеджеров автопарков.
Принцип Бернулли определяет динамику жидкости поперек лезвия. Высокая скорость жидкости возникает на стороне всасывания. Это быстрое движение снижает локализованное давление. Когда давление падает ниже давления паров воды, начинается кипение. Паровые полости образуются быстро. Когда эти полости перемещаются в зоны более высокого давления, они разрушаются. Эти сильные взрывы под высоким давлением разрушают металлическую поверхность.
Сила этих взрывов ошеломляет. Во время фазы разрушения микроструи воды устремляются к поверхности лопасти со сверхзвуковой скоростью. Это повторяющееся механическое напряжение вызывает нагартование, микроразрушение и возможную потерю материала. Возникающая в результате питтинговая коррозия создает шероховатую поверхность, что еще больше нарушает поток и ускоряет цикл кавитации.
Различные нарушения потока создают различные профили кавитации. Каждый из них требует определенного гидродинамического вмешательства.
Вихрь на кончике: образуется на кончиках лезвий из-за кровотечения под давлением. Часто видны в виде висячих спиралей.
Листовая кавитация: покрывает большие площади на стороне всасывания. Он устойчив, но опасен, если упадет на лезвие.
Облачная кавитация: нестабильные фрагменты, откалывающиеся в результате кавитации слоя. Сильно эрозивный и разрушительный.
Корневая кавитация: возникает возле ступицы. Часто возникает из-за толстых секций лопастей и крутых углов наклона.
Суда испытывают немедленное ухудшение производительности. Пропеллер теряет сцепление с водой. Операторы чувствуют это во время сложных маневров. Разгон становится вялым. Тяжелые буксировочные нагрузки усугубляют скольжение. Обороты двигателя увеличиваются, но скорость судна остается неизменной. Это указывает на серьезное нарушение тяги.
Вибрация — еще один непосредственный индикатор. Поскольку паровые полости неравномерно сжимаются по диску гребного винта, они создают несбалансированные гидродинамические нагрузки. Эти нагрузки передаются через систему валов, вызывая заметную вибрацию в кормовом рулевом отделении и машинном отделении. Со временем эта вибрация повреждает подшипники дейдвудной трубы и механические уплотнения.
Бизнес-затраты накапливаются быстро. Инженерный ущерб напрямую приводит к потере дохода.
Эрозия материала лезвия вызывает точечную коррозию и структурную усталость.
Последующие компоненты подвергаются серьезной эрозии. Рули направления и стойки получают серьезные повреждения.
Пробой тяги увеличивает коэффициент скольжения. Вы сжигаете больше топлива при меньшей скорости.
Разрушительный низкочастотный шум передается через корпус. Это вызывает усталость экипажа и механический износ.
Эксплуатация за пределами расчетной кривой мощности опасна. Выталкивание судна за пределы скорости корпуса приводит к чрезмерному скольжению. Пропеллер не может эффективно глотать воду. Это чрезвычайное скольжение вызывает огромные перепады давления. сильная Неизбежно следует Двигатели и винты должны оставаться согласованными. кавитация гребного винта .
Тяжелая погода и сильное волнение на море также способствуют перегрузке. При сильной качке судна гребной винт может частично выйти из воды, теряя нагрузку. Когда он снова погружается в воду, внезапное увеличение нагрузки резко увеличивает коэффициент скольжения, вызывая периодическую кавитацию. Операторы должны регулировать число оборотов в плохую погоду, чтобы смягчить эту циклическую перегрузку.
Неправильное соотношение диаметра и шага ухудшает производительность. Недостаточная площадь лезвий заставляет отдельные лезвия работать тяжелее. Они несут чрезмерные локализованные нагрузки. Это приводит к перегрузке перепада давления. В таких условиях вода быстро испаряется. Правильный размер распределяет осевую нагрузку равномерно по всему диску гребного винта.
Пропеллер со слишком большим шагом будет тянуть двигатель, не позволяя ему достичь номинальных оборотов в минуту. Это создает высокие крутящие нагрузки на более низких скоростях, что является основным условием для корневой и листовой кавитации. И наоборот, гребные винты с заниженным наклоном позволяют двигателю работать на повышенных оборотах, что приводит к высоким скоростям законцовок и серьезной вихревой кавитации на законцовках.
Вода редко идеально попадает в диск гребного винта. Придатки корпуса и стойки нарушают поток. Тупые конструкции кормовой части корпуса создают турбулентные тени. Это вызывает неравномерное распределение давления по дуге вращения. Лопасти проходят через зоны высоких и низких скоростей. Эта циклическая нагрузка вызывает периодические вспышки кавитации.
Фракция следа существенно варьируется в зависимости от формы корпуса. Полноразмерные суда, такие как танкеры, имеют очень неравномерное кильватерное поле по сравнению с судами тонкой формы, такими как военно-морские эсминцы. Инженеры используют каналы выравнивания следа или статоры предварительного завихрения, чтобы подготовить поток воды до того, как он попадет на гребной винт, уменьшая серьезность этих неровностей.
Незначительные физические повреждения действуют как катализатор. Вмятины от мусора создают отрыв потока. Рост морской среды разрушает пограничный слой. Некачественный ремонт оставляет неровные поверхности. Эти дефекты действуют как центры зародышеобразования. На этих неровностях легко образуются пузырьки пара.
Регулярная подводная полировка имеет важное значение. Поддержание гладкой поверхности (обычно по шкале Руберта A или B) задерживает возникновение кавитации. Даже тонкий слой слизи может увеличить сопротивление трения и изменить распределение давления настолько, что вызовет локальное изъязвление на здоровом лезвии.
Вы должны различать эти два явления. Настоящая кавитация – это испарение, вызванное давлением. Вентиляция предполагает втягивание атмосферного воздуха в путь опоры. Вентиляция происходит при крутых поворотах или мелких сквозняках. Их диагностические пути совершенно различаются. Механические решения для одного не исправят другого.
Звук вентиляции часто напоминает внезапное увеличение оборотов двигателя, сопровождающееся полной потерей тяги. Кавитация обычно характеризуется непрерывным грохотом или потрескиванием, как будто гравий проходит через гребной винт. Противовентиляционные пластины могут решить первую проблему, но для второй требуется гидродинамическая модернизация.
Современная геометрия лезвия задерживает возникновение паровых взрывов. Интеграция энергосберегающего пропеллера использует конструкцию с большим перекосом. Специальные профили наклона сглаживают циклы загрузки. Увеличение соотношения площади лезвий распределяет нагрузку. Однако вы должны сбалансировать это. Более высокая площадь увеличивает сопротивление трения. Вы обмениваете небольшое сопротивление на массивное сопротивление кавитации.
Усовершенствованная обработка с ЧПУ позволяет создавать сложные распределения переменного шага. Разгружая кончики лопастей и концентрируя тягу ближе к ступице, конструкторы могут значительно уменьшить вихревую кавитацию на законцовках. Эти пользовательские профили адаптированы к конкретному полю следа судна, обеспечивая оптимальную производительность в рамках основного рабочего профиля.

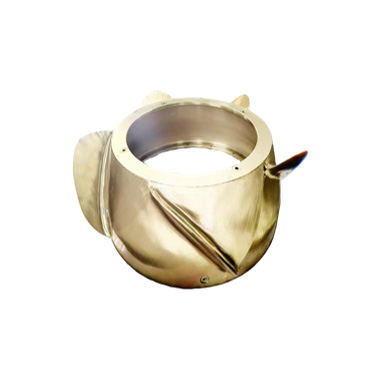

Вихревая кавитация ступицы разрушает рули направления. Установка ребер крышки выступа гребного винта обеспечивает прямое решение проблемы. Эти ребра разрушают концентрированный вихрь позади ступицы. Они рассеивают разрушительную энергию. Это устраняет основной источник эрозии. Он также восстанавливает энергию вращения. Вы можете повысить общую эффективность на 2–5 %.
Установка этих устройств проста и часто может быть завершена в течение стандартного периода докования без снятия гребного винта. Ребра выровнены по встречному потоку, чтобы улавливать вращательный поток, выходящий из корней лопастей, преобразуя эту потраченную впустую энергию в прямую тягу и одновременно нейтрализуя ядро вихря втулки низкого давления.
Вибрация разрушает уплотнения вала и подшипники. Эффективное снижение вибрации гребного винта требует модификации задней кромки. Анти-поющие края предотвращают образование вихрей. Они уменьшают вибрацию частоты вращения лопастей. Динамическая балансировка также имеет решающее значение. Обработка по стандарту ISO обеспечивает плавное вращение. Это предотвращает распространение гармонических вибраций через трансмиссию.
Анализ вибрации с использованием акселерометров, установленных на корпусе судна, позволяет определить точную частоту возмущений. Если частота соответствует скорости прохождения лопастей (об/мин, умноженная на количество лопастей), вероятным виновником является гребной винт. Изменение геометрии задней кромки изменяет частоту срыва, удаляя ее от естественных резонансных частот конструкции корпуса.
Лица, принимающие решения, должны взвешивать решения в зависимости от типа судна. Низкоскоростные сухогрузы имеют другие потребности, чем высокоскоростные паромы. Рабочие лодки требуют прочной, устойчивой к повреждениям конструкции. Прежде чем вносить изменения в оборудование, проанализируйте свой рабочий профиль.
Тип судна | Первичный риск кавитации | Рекомендуемые меры по смягчению последствий | Ожидаемый результат |
|---|---|---|---|
Перевозчик | Хаб Вортекс / Корень | Propeller Boss Cap Fins | Повышенная эффективность, уменьшена эрозия руля направления. |
Высокоскоростной паром | Лист/Облако | Специальный пропеллер с высоким наклоном | Замедленное начало кавитации, более плавный ход |
Тяжелый буксирный катер | Наконечник Вихрь/Перегрузка | Увеличенное соотношение площади лезвия | Лучшее сцепление, уменьшенный коэффициент скольжения. |
Военно-Морской Эсминец | Наконечник Вихрь/Шум | Переменная высота/выравнивание пробуждения | Снижение акустической сигнатуры, задержка начала действия |
Тщательно проанализируйте соотношение затрат и выгод. Модернизация существующих судов часто бывает весьма эффективной. Добавление PBCF во время обычного докования можно масштабировать. Ввод в эксплуатацию полностью оптимизированного, изготовленного по индивидуальному заказу воздушного винта требует большего капитала. Оцените возраст вашего автопарка и оставшийся срок службы.
Для старых судов простые модификации, такие как шлифовка задней кромки или установка канала, выравнивающего след, обеспечивают наилучшую окупаемость инвестиций. Для новых построек или судов, проходящих капитальный ремонт, инвестиции в полностью оптимизированную двигательную установку на основе обширного анализа CFD обеспечивают самые низкие долгосрочные эксплуатационные затраты.
Уменьшение кавитации соответствует требованиям по охране окружающей среды. Снижение подводного шума становится приоритетом. Повышение эффективности использования топлива является обязательным. Эти обновления помогают соответствовать нормам IMO EEDI/EEXI и CII. Эффективная тяга снижает выбросы углекислого газа.
Портовые власти все чаще вводят ограничения по шуму для защиты морской жизни. Суда с сильной кавитацией создают высокий уровень широкополосного шума. Модернизация вашей двигательной установки для минимизации кавитации не только экономит топливо, но и обеспечивает соблюдение новых экологических норм, что потенциально снижает портовые сборы.
Создание гребного винта, полностью невосприимчивого к кавитации, непрактично. Это часто приводит к массивному и неэффективному лезвию. Это резко снижает максимальную скорость. Это разрушает экономию топлива. Вы должны пойти на компромисс. Управляйте взрывами, а не пытайтесь полностью их устранить.
Увеличение площади лопаток снижает нагрузку на квадратный дюйм, замедляя кавитацию. Однако увеличенная площадь поверхности приводит к большему сопротивлению трения кожи. Инженеры должны найти золотую середину, где снижение кавитационного сопротивления компенсирует увеличение сопротивления трения, оптимизируя общую эффективность для крейсерской скорости судна.
Многократная сварка и шлифовка кавитированных стоек опасны. Это не устраняет гидродинамическую первопричину. Ручная шлифовка изменяет геометрию профиля лезвия. Это разрушает исходное распределение высоты звука. Это часто усугубляет проблему с течением времени. Локальная нагрузка становится более серьезной.
Если необходим ремонт, его должны выполнять сертифицированные специалисты с использованием точных шаблонов. Отремонтированному участку необходимо восстановить первоначальную расчетную геометрию. Простое заполнение ямок наплавленным металлом и его шлифовка лишь сместят зону кавитации в другую часть лезвия, что часто приводит к более быстрому разрушению.
Не гадайте на аппаратных модификациях. В первую очередь инвестируйте в 3D-сканирование. Проведите тщательный анализ поля следа. Запустите CFD-моделирование перед резкой металла. Моделирование изолирует точные падения давления. Это подтверждает концепцию, прежде чем вы потратите капитал на физические изменения.
Современное программное обеспечение CFD может точно предсказать возникновение и степень кавитации. Моделируя работу гребного винта в реальном поле корпуса, инженеры могут виртуально протестировать несколько конструкций лопастей. Этот итерационный процесс гарантирует, что конечный физический винт будет работать точно так, как ожидалось, устраняя риск дорогостоящих модификаций методом проб и ошибок.
Кавитация морских винтов остается разрешимой гидродинамической проблемой. Необходимо определить конкретный тип и причину падения давления. Точная диагностика предотвращает напрасную трату капитала. В первую очередь отдайте предпочтение неинвазивным оперативным корректировкам. Проведите тщательный анализ следящего поля.
Внедрите целевые модификации, такие как плавники на крышке выступа, когда это применимо. Зарезервируйте полную замену гребного винта на случай серьезного несоответствия. Износ по окончании срока службы также оправдывает полную замену. Чтобы решить проблемы с движением, выполните следующие действия:
Запишитесь на профессиональную гидродинамическую оценку, чтобы определить конкретный тип кавитации, затрагивающей ваше судно.
Закажите CFD-анализ вашей текущей установки, чтобы составить карту поля следа и распределения давления.
Проконсультируйтесь с морским инженером, чтобы оценить варианты энергосберегающей модернизации, адаптированные к вашему эксплуатационному профилю.
Внедрите строгий график технического обслуживания под водой, чтобы поверхности лопастей оставались гладкими и свободными от морских водорослей.
Ответ: Это вызвано локальным падением давления ниже давления пара воды. Высокая скорость лопасти создает этот перепад давления. Вода закипает, образуя пузырьки пара, которые яростно взрываются на поверхности металла.
Ответ: Это нарушает плавный поток воды по лопастям. Это вызывает пробой тяги и увеличивает коэффициент скольжения. Двигатель сжигает больше топлива для поддержания той же скорости судна.
Ответ: Кавитация — это испарение воды под давлением. Вентиляция происходит, когда атмосферный воздух втягивается с поверхности в лопасти гребного винта, обычно во время крутых поворотов или на мелководье.
Ответ: Они не могут устранить все типы. Однако они очень эффективны в устранении вихревой кавитации ступицы. Это устраняет эрозию руля направления и восстанавливает потерянную энергию вращения.
Ответ: Сильное схлопывание пузырьков пара создает ударные волны. Когда вихревая кавитация облака или втулки обрушивается на руль направления или стойки, она отрывает металл, вызывая сильную питтинговую коррозию и усталость конструкции.
Ответ: Изменение задних кромок с помощью профилей, предотвращающих появление пения, помогает справиться с образованием вихрей. Обеспечение соответствия гребного винта строгим стандартам ISO, обработка и динамическая балансировка также снижают гармонические вибрации.
