Гребной винт с фиксированным шагом или CPP: какой из них подойдет вашему судну?

Выбор силовой установки судна является основополагающим инженерным решением, которое определяет расход топлива, маневренность и затраты на техническое обслуживание судна в течение всего срока службы. Выбор неправильной конструкции гребного винта для эксплуатационного профиля судна приводит к хроническим механическим нагрузкам, ухудшению маневренности и значительным финансовым потерям из-за растраты топлива и чрезмерного простоя. Морские инженеры и военно-морские архитекторы должны оценить линии корпуса, поля следа и рабочие профили, чтобы подобрать двигательную установку с правильным типом гребного винта. В этом руководстве представлено объективное, инженерно-ориентированное сравнение систем с фиксированным и регулируемым шагом, оценка гидродинамической эффективности, механической сложности и эксплуатационных рисков для определения оптимального соответствия для конкретных коммерческих применений.

• Базовая эффективность: Гребной винт с фиксированным шагом обеспечивает максимальную гидродинамическую эффективность при единой расчетной скорости и нагрузке, что делает его оптимальным выбором для дальних маршрутов в устойчивом режиме.

• Эксплуатационная гибкость: гребные винты с регулируемым шагом позволяют плавно регулировать углы лопастей, оптимизировать нагрузку на двигатель при сильно меняющихся скоростях и обеспечить быстрое реверсирование тяги без остановки главного двигателя или изменения скорости вращения двигателя.

• Операционный риск: Решение зависит от баланса первоначальных капитальных затрат (CAPEX) и сложности обслуживания. FPP обеспечивают высокую надежность и более низкие первоначальные затраты, в то время как CPP оправдывают свои более высокие капитальные затраты и требования к техническому обслуживанию за счет экономии топлива и эксплуатационных возможностей в профилях переменной нагрузки.

Определение базовой линии: механика двигательной системы корабля

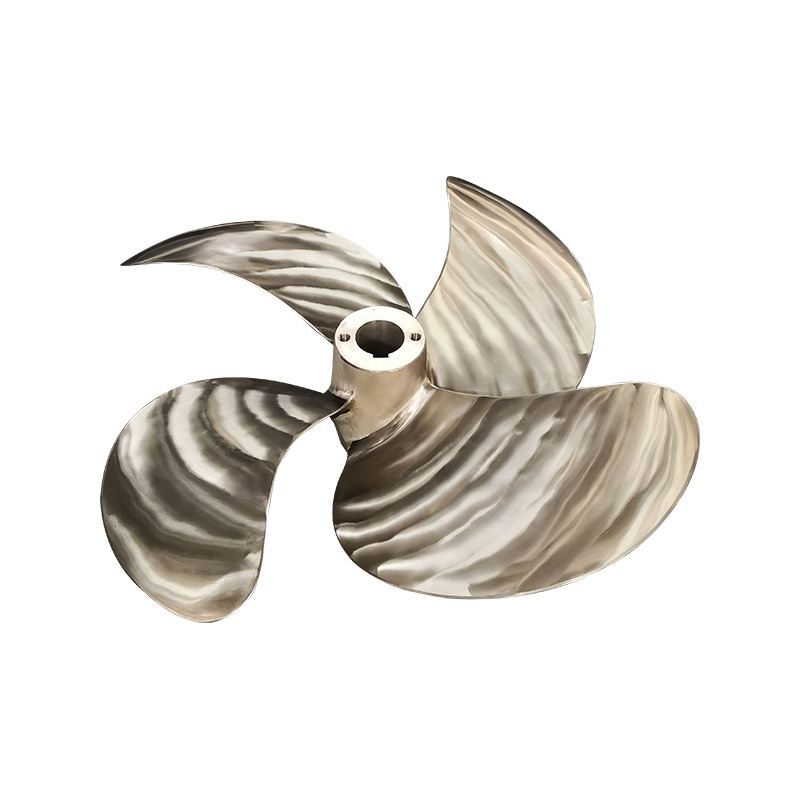

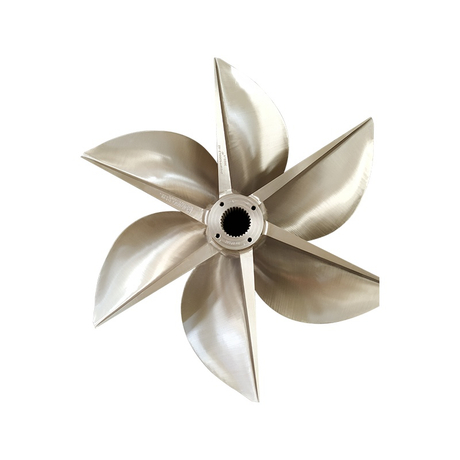

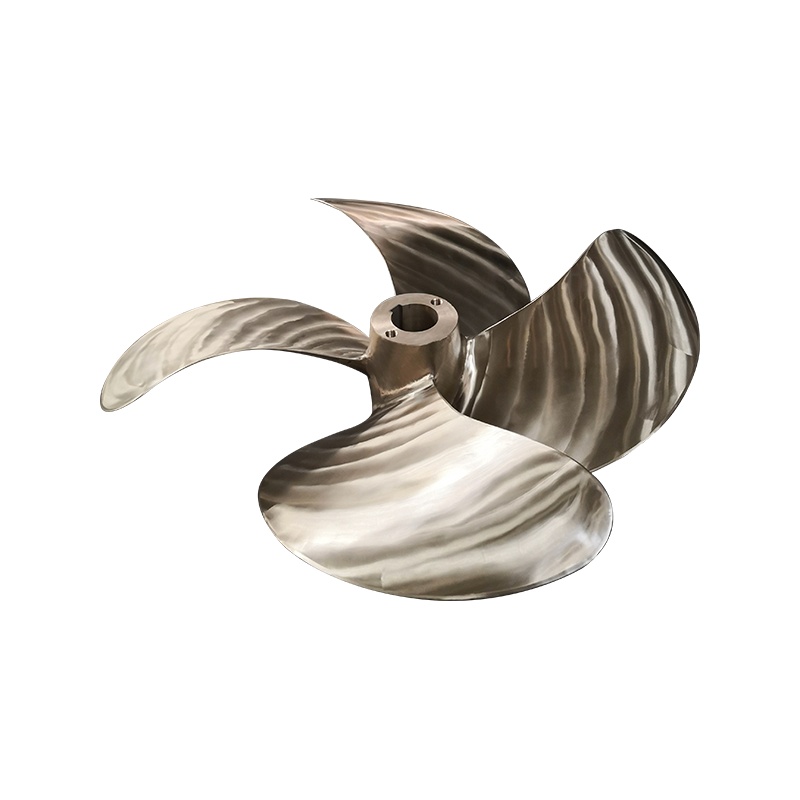

Архитектура винта фиксированного шага (FPP)

Гребной винт фиксированного шага имеет цельную конструкцию. Литейные предприятия обычно отливают эти массивные компоненты из никель-алюминиевой бронзы или сплавов нержавеющей стали, гарантируя, что лопасти остаются постоянно прикрепленными к центральной ступице. Инженеры оптимизируют угол наклона для одной конкретной частоты вращения и выходной мощности, известной как расчетная точка. Чтобы изменить тягу, мост должен напрямую изменять скорость вращения вала. Это создает жесткий рабочий профиль, при котором гребной винт достигает максимальной эффективности только при одной конкретной частоте вращения в минуту и ​​​​одной точной мощности. Любое отклонение от этой расчетной точки приводит к немедленным ухудшениям аэродинамических и гидродинамических характеристик, увеличению расхода топлива и возникновению вибрации.

Реверс судна, оборудованного ФПП, требует определенной и трудоемкой последовательности. Движение назад требует полной остановки массивного карданного вала. Затем экипаж должен изменить вращение самого главного двигателя, используя пусковой воздух. Это приводит к задержкам в работе и значительной термической нагрузке на компоненты двигателя. Во время жесткого маневрирования постоянная остановка и запуск главного двигателя быстро истощает запасы пускового воздуха, ограничивая количество движений двигателя, которые судно может выполнить за короткий период.

Процесс производства этих винтов включает точную обработку поверхностей лопастей на станке с ЧПУ в соответствии с теоретическими гидродинамическими моделями. Цельная конструкция ступицы позволяет уменьшить соотношение ступицы к диаметру, что сводит к минимуму сопротивление и увеличивает активную площадь лопастей, создающую тягу. Эта структурная простота приводит к огромной физической прочности, позволяя FPP выдерживать сильные удары льда и обломков лучше, чем сложные механические ступицы.

Архитектура винта регулируемого шага (CPP)

В винте регулируемого шага используется очень сложный ступичный механизм. Внутренняя полость содержит гидравлические цилиндры, поршневые штоки и механические связи, предназначенные для поворота отдельных лопастей в их несущих отверстиях. Система работает при постоянных оборотах двигателя, непрерывно изменяя угол наклона лопастей для управления величиной и направлением тяги. Это позволяет мгновенно изменять тягу без изменения частоты вращения двигателя, обеспечивая исключительную отзывчивость во время критических маневров.

Диапазон шага варьируется от полного вперед (положительный шаг) до нулевого шага (нейтральная тяга) и назад (отрицательный шаг). В состоянии нулевого шага вал вращается с номинальной частотой вращения, но лопасти рассекают воду, не создавая движения вперед или назад. Реверсивный механизм обеспечивает тягу назад просто за счет поворота лопастей за нейтральную ось. Это полностью исключает необходимость остановки, реверса или перезапуска главного двигателя, сохраняя пусковой воздух и уменьшая циклическое изменение температуры на гильзах и головках цилиндров.

Гидроагрегаты, расположенные внутри судна, подают масло под высоким давлением через маслораспределительную коробку (коробку НД), установленную на валопроводе. Это масло проходит через полое отверстие в карданном валу и приводит в действие сервопоршень внутри ступицы. Точность, необходимая для обработки этих внутренних компонентов ступицы, чрезвычайно высока, поскольку они должны выдерживать огромные центробежные силы и изгибающие моменты, сохраняя при этом абсолютную водонепроницаемость от проникновения морской воды.

Сравнение FPP и CPP: основные параметры оценки

Гидродинамический КПД и расход топлива

При анализе эффективности винтов фиксированного шага данные показывают превосходные характеристики в конкретной расчетной точке. Меньшее соотношение диаметра ступицы и оптимизированная геометрия хвостовика лопатки снижают паразитное сопротивление. Эффективность CPP немного падает (обычно от 2% до 4%) при максимальной расчетной нагрузке из-за более крупной ступицы, вызывающей сопротивление, необходимой для размещения гидравлических механизмов. Тем не менее, эффективность CPP остается значительно выше в нерасчетных условиях, таких как частичные нагрузки, тяжелые погодные условия или операции буксировки, когда шаг можно регулировать в соответствии с точной кривой сопротивления корпуса.

Оптимизация нагрузки двигателя существенно различается между двумя системами. CPP позволяет главному двигателю непрерывно работать с оптимальным удельным расходом топлива (SFOC) и постоянными оборотами. Система автоматизации регулирует шаг таким образом, чтобы поглощать именно ту мощность, которую двигатель производит наиболее эффективно. И наоборот, FPP выводит двигатель из оптимальной рабочей кривой во время медленного испарения. Работа большого двухтактного двигателя на низких оборотах приводит к неполному сгоранию, накоплению углеродистой сажи в экономайзере выхлопных газов и повышенному износу цилиндров.

Работа системы CPP на постоянной частоте вращения позволяет беспрепятственно использовать валогенераторы отбора мощности (ВОМ). Главный двигатель приводит в движение генератор с постоянной частотой, поставляя дешевую электроэнергию в сеть корабля. Такая установка исключает необходимость запуска вспомогательных дизель-генераторов при морских переходах. Реализация механизма отбора мощности в системе FPP с регулируемой частотой вращения требует дорогих и сложных преобразователей частоты для стабилизации электрической мощности, что делает его крайне неэффективным и подверженным отказам электроники.

Маневренность и динамическое позиционирование

Подробное сравнение FPP и CPP показывает резкие различия в управлении судами. CPP обеспечивают значительно большую дистанцию ​​аварийной остановки. Мостик может полностью изменить шаг лопастей за считанные секунды без задержек при перезапуске двигателя, мгновенно создавая максимальную тягу назад. Эта возможность защищает судно от неизбежных столкновений и является обязательным требованием для судов, работающих на перегруженных водных путях или на морских объектах.

CPP превосходно подходят для микрорегулировки стыковки и необходимы для интеграции с системами динамического позиционирования (DP). Компьютер DP может управлять малейшими изменениями угла наклона, чтобы удерживать судно точно на месте против ветра, волн и течения. FPP с трудом справляется с устойчивым маневрированием на низкой скорости из-за ограничений по минимальным оборотам двигателя на холостом ходу. Чтобы поддерживать скорость ниже тяги на холостом ходу, экипаж должен неоднократно включать и выключать двигатель, что приводит к серьезному износу дисков сцепления и коробки передач.

Состояние простоя с нулевой тягой дает огромное тактическое преимущество. Судно, оснащенное КПП, может оставаться на воде полностью неподвижным при вращении главного двигателя и гребного вала в полной эксплуатационной готовности. Когда пилот приказывает двигаться вперед или назад, реакция тяги происходит мгновенно. Это устраняет время задержки, связанное с запуском двигателя и ускорением тяжелой линии вала из полной остановки.

Механическая сложность и реалии технического обслуживания

Надежность FPP обусловлена ​​его простотой. Минимальное количество движущихся частей приводит к почти нулевой частоте механических отказов ступицы. Инспекции в сухом доке просты и включают базовую очистку, полировку до определенной шероховатости поверхности, а также незначительную кавитацию или ремонт кромок с использованием утвержденных процедур сварки. Проверка уплотнения вала и измерение зазоров дополняют стандартный объем технического обслуживания, сокращая и прогнозируя графики докования.

Уязвимости CPP заключаются в их высокой зависимости от гидравлических систем, роторных распределителей высокого давления и внутренних уплотнений ступиц. Динамические уплотнительные кольца и манжетные уплотнения должны предотвращать утечку гидравлического масла под давлением в океан и одновременно предотвращать попадание морской воды под давлением в ступицу. Повышенный риск утечки гидравлической жидкости представляет собой серьезную экологическую угрозу. Сложные капитальные ремонты во время планового докования требуют, чтобы специализированные специалисты демонтировали ступицу, заменили все уплотнения и откалибровали цепи обратной связи.

Замена лезвия дает явное преимущество для систем CPP. Если лопасть FPP получает серьезное повреждение от подводного объекта, верфи обычно приходится заменять весь гребной винт или выполнять обширные и дорогостоящие процедуры сварки на месте и снятия напряжений. С помощью CPP технические специалисты могут отвинчивать отдельные поврежденные лопасти из портов держателя и устанавливать запасные, пока судно находится на плаву или во время краткого докования, не выбрасывая при этом весь дорогостоящий узел ступицы.

Согласование типа гребного винта с профилями коммерческих судов

Когда следует выбирать гребной винт фиксированного шага

FPP доминируют в гребных винтах глубоководных коммерческих судов . Военно-морские архитекторы используют их для сверхбольших судов для перевозки сырой нефти (VLCC), сухогрузов и сверхбольших контейнеровозов. Эти суда работают в соответствии с определенным набором критериев успеха, характеризующихся предсказуемыми, длительными транзитами с постоянной скоростью обслуживания. Они совершают минимальное маневрирование между портами, полагаясь на портовые буксиры на заключительных этапах швартовки.

Эксплуатационный профиль VLCC включает погрузку груза, разгон до рабочей скорости 14–15 узлов и поддержание этой точной скорости и нагрузки двигателя в течение нескольких недель в открытом океане. FPP специально разработан для этой точной кривой тяги, скорости и сопротивления. Отсутствие внутренней механики ступицы гарантирует, что гребной винт выдержит 25-летний срок службы судна, требуя лишь обычной полировки. Экономия топлива, полученная за счет более высокой пиковой эффективности на протяжении тысяч морских миль, значительно перевешивает любые недостатки маневрирования в порту.

Когда следует выбирать гребной винт регулируемого шага

CPP обязательны для судов с высокодинамичными эксплуатационными характеристиками. Целевые области применения включают буксиры, морские суда снабжения (OSV), пассажирские паромы, ледоколы, военные корабли и современные многоцелевые грузовые суда среднего и крупного размера, такие как суда Ро-Ро. Этим судам требуется независимое маневрирование в порту без помощи буксиров для соблюдения плотных коммерческих графиков.

Критериями успеха для этих судов являются высокая маневренность, частые переходы вперед и назад, а также требования к переменному тяговому усилию. Например, буксиру для обработки якоря требуется максимальная тяга при нулевой скорости при буксировке буровой установки, но также необходима эффективная транзитная скорость при возвращении в порт. CPP позволяет оператору сглаживать угол наклона для максимального тягового усилия, а затем увеличивать угол наклона для высокоскоростного перемещения, сохраняя при этом работу главных двигателей на максимальной продолжительной мощности (MCR). Интеграция генераторов вала отбора мощности также имеет решающее значение для пассажирских паромов, которые имеют огромные электрические нагрузки в отелях, которые могут эффективно питаться от главных двигателей за счет работы CPP с постоянными оборотами в минуту.

Риски реализации и их смягчение

Проблемы системной интеграции

Системы CPP требуют сложной интеграции с регуляторами двигателей, системами автоматизации и средствами управления мостиком. Кривая комбинатора — запрограммированная зависимость между частотой вращения двигателя и шагом винта — должна быть идеально настроена во время ходовых испытаний. Если система автоматизации подает команду на слишком большой шаг до того, как турбонагнетатели двигателя смогут подавать достаточно воздуха, двигатель перегрузится, что приведет к повышению температуры выхлопных газов и потенциальному отключению электроэнергии.

Верфи должны обеспечить бесперебойную связь между гидравлическим блоком управления шагом и электронной системой управления двигательной установкой. Любая задержка или сбой сигнала могут привести к неустойчивому поведению по тангажу, что ставит под угрозу безопасность судна на критических этапах маневрирования. Избыточность имеет решающее значение; Классификационные общества требуют наличия резервных рычагов управления без отслеживания (NFU) на мостике и местных клапанов ручного управления в машинном отделении для обхода электронных сбоев.

Риски вибрации и кавитации

Нерасчетные настройки шага в CPP могут вызвать серьезную кавитацию. Когда шаг значительно уменьшается от расчетной точки при сохранении высоких оборотов, угол атаки лопасти относительно потока воды становится экстремальным. Это создает зоны низкого давления на поверхности лопасти, в результате чего вода выкипает с образованием пузырьков пара. Когда эти пузырьки схлопываются, они создают ударные волны, которые вызывают ускоренную эрозию лопастей и передают сильную вибрацию конструкции корпуса.

Чтобы снизить эти риски, инженерные группы должны потребовать комплексного моделирования вычислительной гидродинамики (CFD) на этапе проектирования. Корабельные архитекторы проводят анализ крутильных колебаний (TVA), чтобы гарантировать, что работа при постоянных оборотах не совпадает с естественными резонансными частотами линии вала. Отображение профиля с учетом конкретного маршрута гарантирует, что кривая комбинатора позволяет избежать известных кавитационных ковшей, защищая гребной винт и обеспечивая комфорт экипажа.

Заключение

• Рассчитайте точный процент времени, которое судно проведет на расчетной скорости по сравнению с маневрированием, медленным движением или динамическим позиционированием, чтобы оправдать механическую сложность.

• Обратитесь к консультантам по морской инженерии, чтобы провести согласование корпуса и гребного винта с учетом особенностей маршрута, чтобы гарантировать, что выбранная геометрия лопастей предотвращает разрушительную кавитацию.

• Выполните оценку рисков технического обслуживания в течение всего жизненного цикла, исходя из возможностей вашего флота в сухом доке и наличия специализированных специалистов по гидравлике в регионах вашего присутствия.

• Оцените необходимость генераторов вала отбора мощности для ваших конкретных требований к электрической нагрузке, чтобы определить, является ли обязательным использование постоянной частоты вращения.

• Необходимо провести комплексный анализ крутильных колебаний (TVA) на этапе проектирования военно-морского флота, прежде чем окончательно согласовать спецификацию силовой установки с верфью.

Часто задаваемые вопросы

Вопрос: В чем основная разница между гребным винтом фиксированного шага и гребным винтом регулируемого шага?

Ответ: Гребной винт с фиксированным шагом имеет лопасти, расположенные под постоянным углом, и тяга зависит от изменения частоты вращения двигателя. Гребной винт с регулируемым шагом может вращать свои лопасти на ступице, чтобы изменить тягу и направление, в то время как двигатель работает с постоянной скоростью.

Вопрос: Является ли винт фиксированного шага более эффективным, чем CPP?

О: Да, но только при конкретной расчетной скорости и нагрузке. Поскольку FPP имеет ступицу меньшего размера и оптимизированный поворот лопастей для одного оборота в минуту, он обеспечивает более высокий пиковый гидродинамический КПД. Однако CPP более эффективен в широком диапазоне переменных скоростей и частичных нагрузок двигателя.

Вопрос: Может ли гребной винт фиксированного шага вращаться задним ходом?

Ответ: Да, но для создания тяги назад главный двигатель судна должен быть полностью остановлен и перезапущен в обратном направлении вращения. Это задерживает время ответа по сравнению с CPP.

Вопрос: Почему крупные коммерческие суда предпочитают гребные винты фиксированного шага?

Ответ: Большие суда, такие как сухогрузы и танкеры, проводят большую часть своей эксплуатации, путешествуя с постоянной скоростью в открытом океане. FPP обеспечивает высочайшую надежность, минимальные затраты на техническое обслуживание и лучшую топливную экономичность для этого устойчивого режима.

Вопрос: Используются ли когда-либо CPP на более крупных судах?

А: Да. Многие более крупные суда, требующие частого маневрирования, такие как современные круизные лайнеры, пассажирские паромы и грузовые суда Ро-Ро, используют CPP. Это повышает безопасность в узких портах и ​​позволяет использовать генераторы вала отбора мощности с постоянной скоростью.

Вопрос: Каковы недостатки обслуживания гребного винта регулируемого шага?

Ответ: CPP содержат сложные внутренние гидравлические механизмы, подшипники лопастей и уплотнения внутри ступицы. Эти компоненты требуют специализированного обслуживания, увеличивают риск утечек гидравлической системы и делают капитальный ремонт в сухом доке значительно дороже, чем обслуживание FPP.
